Filtre exhausteur maison

[djelin]

Pour ma batterie je me suis fabriqué 3 filtres à exhausteur de ce style:

Ce qu'il faut:

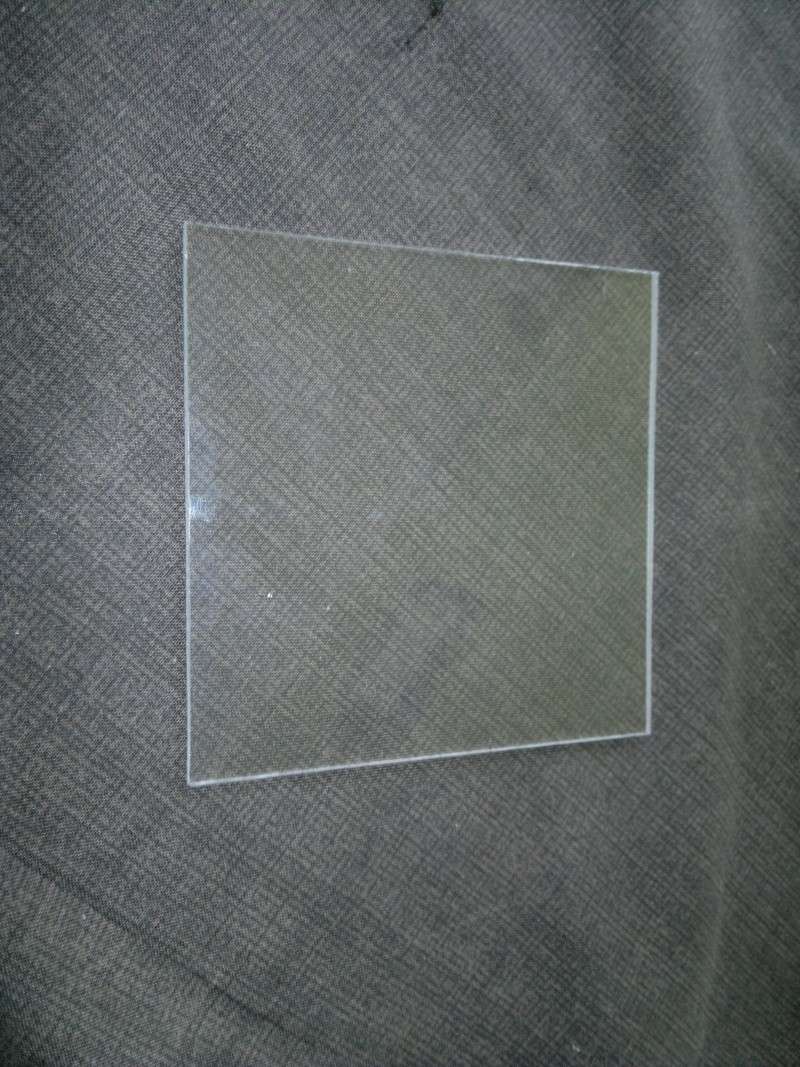

- Un carré de plexi pour boucher le tube 12cmX12cm:

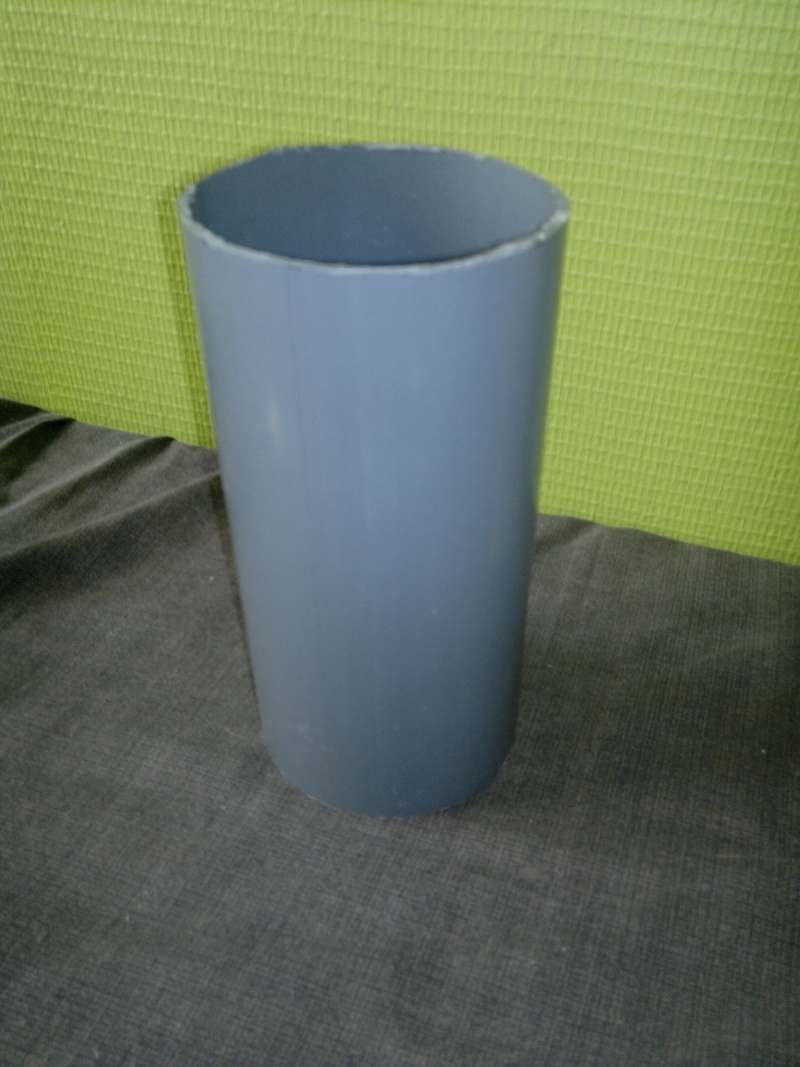

- Un tube en pvc de 10 cm de diamètre et 20cm de long:

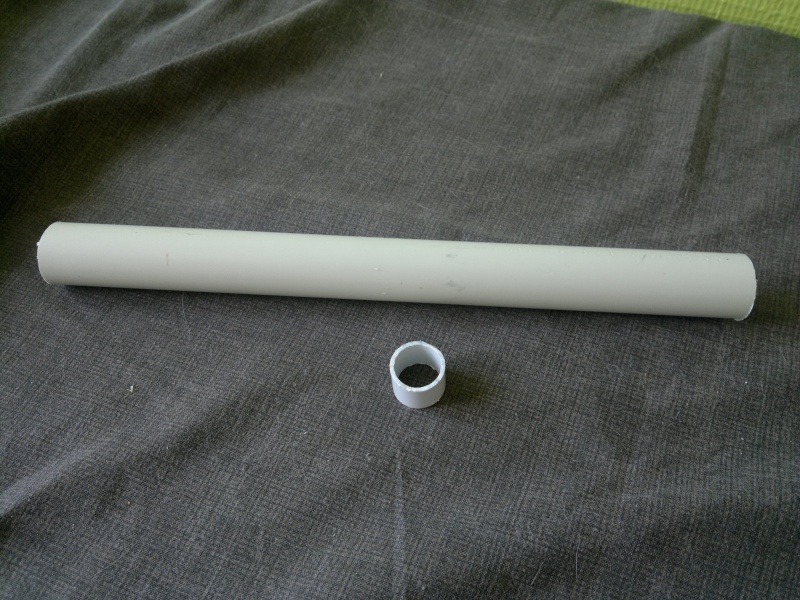

- Un tube en pvc de 27cm de long et 25mm de diamètre et un autre de 15mm de long et 2cm de diamètre:

En matériel: un cutter, une règle, une perceuse avec des forets métaux (le mieux pour percer du pvc), un chalumeau ou encore mieux un décapeur thermique et du silicone aquarium
Pour la filtration: une pompe à air, du tuyau à air diamètre 5mm, un diffuseur, de la ouate, du zéolithe et de la mousse bleu

Les étapes de la fabrication:
1) couder l'exhausteur:

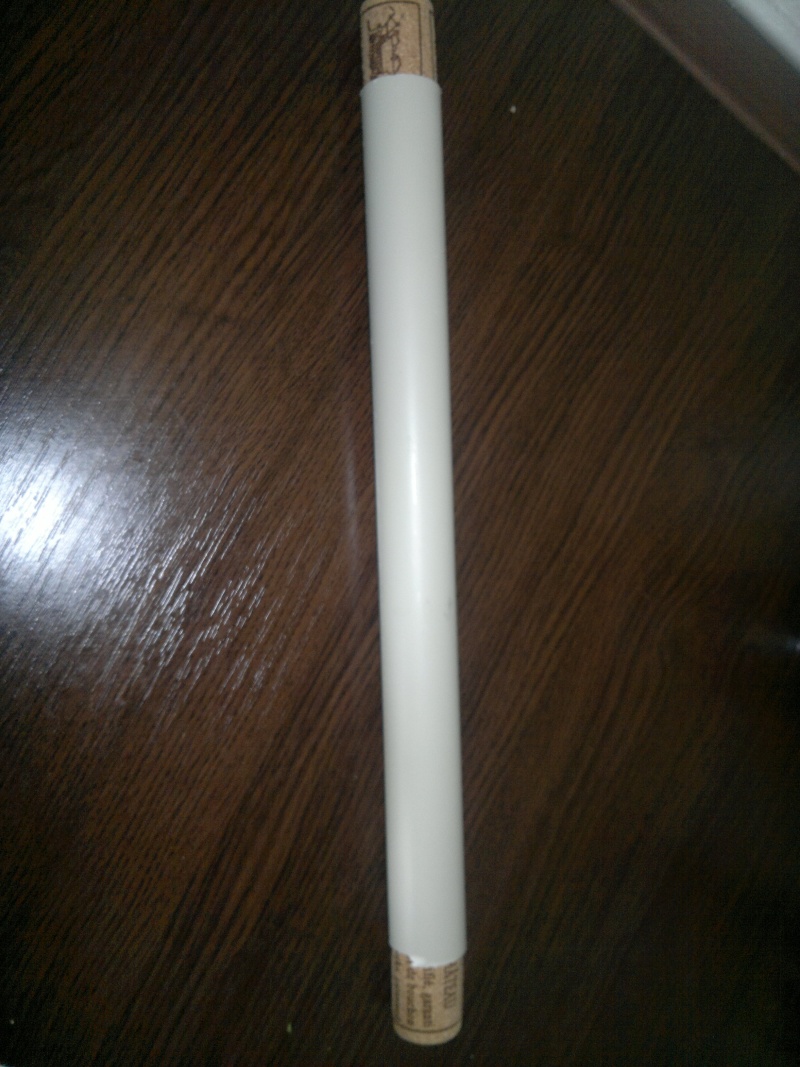

Boucher le tuyau avec un bouchon et remplir au max de sel ou sable puis reboucher le tuyau à l'aide d'un autre bouchon (faut vraiment qu'il n'y ai plus d'air dans le tuyau)

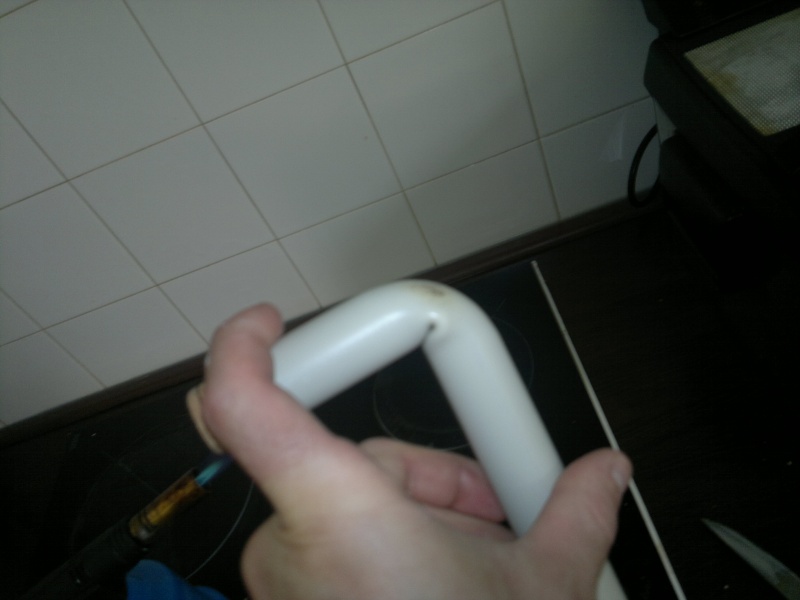

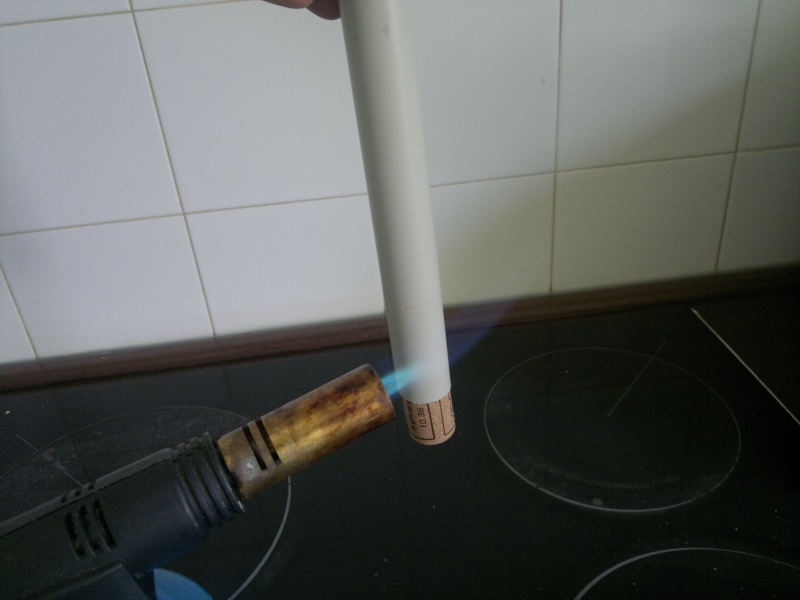

Chauffer l'endroit où l'on veut couder le tuyau à l'aide du chalumeau (attention ne pas mettre le tuyau trop près de la flamme)

et lorsque vous sentez que le tuyau à ramolli le plier en s'aidant d'un angle de table (par exemple)

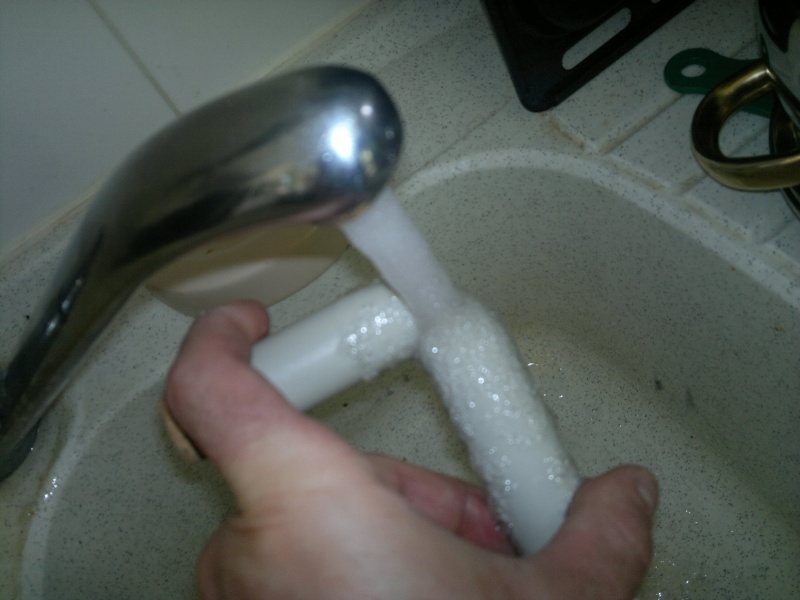

Refroidir le tuyau sous l'eau froide

Vous pouvez maintenant retirer le sel.

2) Perçage des tubes:
Percer le tube diam. 10 tout autour sur le bas (foret diamètre 8 ou 10)

Percer le haut de exhausteur pour faire passer le tuyau à air:

Percer le bas de l'exhausteur pour l'aspiration:


3) Assemblage du filtre:

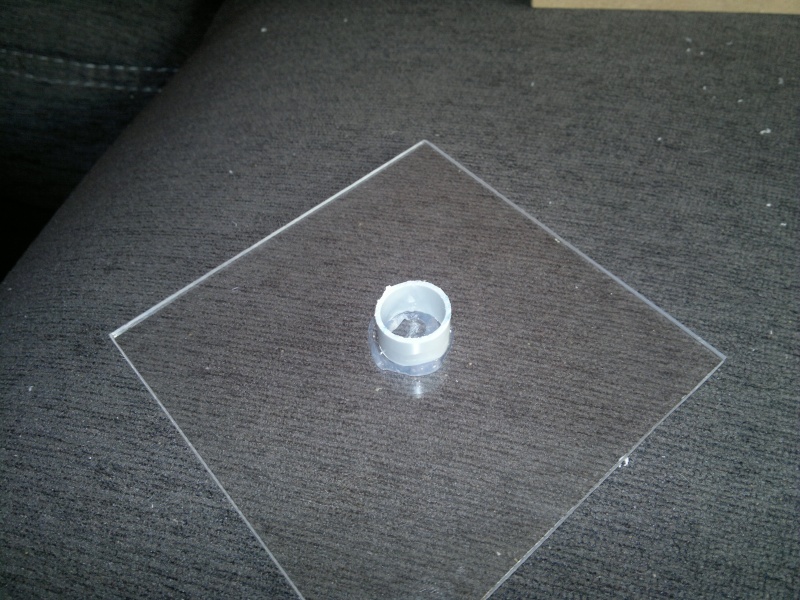

Coller avec du silicone aquarium le petit bout de tube au centre du carré de plexi (il servira à caler au centre le tube contenant le diffuseur

Déposer un cordon de silicone sur le tube diamètre 10cm:

Puis coller sur le carré de plexi bien au centre

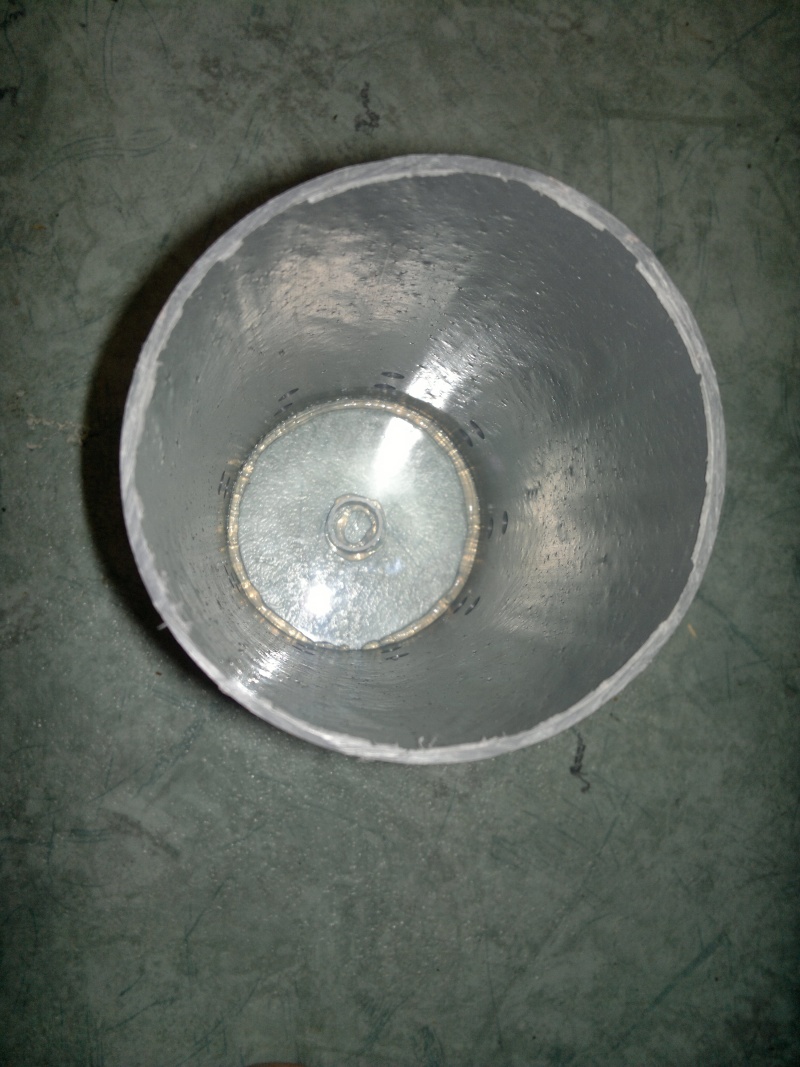

Voici ce que vous devez avoir au final:

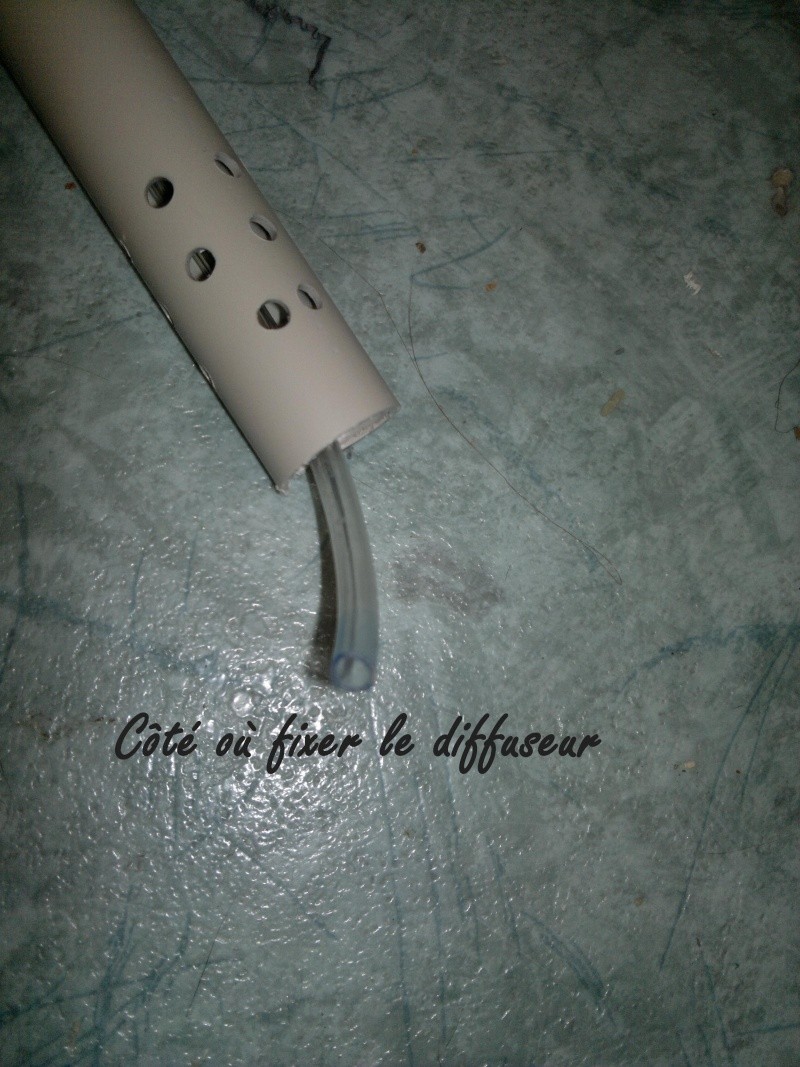

Ensuite il suffit de passer le tuyau à air dans le tuyau coudé et fixer le diffuseur au bout

Tirer ensuite le tuyau jusqu'à faire rentrer le diffuseur à l'intérieur du tuyau juste au dessus des trous

Voilà le filtre est fini il suffit de l'assembler en ajoutant les masses filtrantes:

[Dav07]

Le silicone tient bien sur le plexi ?? J'ai toujours entendu dire que dans le temps, ça ne tient pas ...

[djelin]

Le silicone tient bien sur le plexi ?? J'ai toujours entendu dire que dans le temps, ça ne tient pas ...

Bah en fait je le pensais aussi et j'ai testé et en forçant un peu dessus j'arrive pas a le décoller alors on verra bien avec le temps

[tben08]

tu as mis une pompe à air de quelle puissance? et tes bacs font quels volumes?

[djelin]

3 pompes à air de 400L chacune
Les bacs font une centaine de litre

[lionel]

Je sais plus ou j'ai vu ça , mais parait que pour couder un tube sans qu'il fasse un pli ou un pincement faut le remplir de sable
Tu as tester le débit que ça donne ?

[cedric37]

ton tube pvc est percé en bas
l'aspiration d'eau par ta gaine irl se fait en bas oci
donc l'eau ne doit pas trop passer dans ta mousse bleu non ?
je sais que denis (taraderus ne perces pas le bas et apparament il a un bon résultat niveau filtration

ps : pour le sable lionel je penses que ton frere l'a fait d'ou les bouchons mais perso je le fais oci et sa fait toujours un petit pli
peut etre que le sable n'est pas assez tasser je sais pas

[tben08]

Je sais plus ou j'ai vu ça , mais parait que pour couder un tube sans qu'il fasse un pli ou un pincement faut le remplir de sable
Tu as tester le débit que ça donne ?

lionel faut lire pas juste regarder les images!!

[lionel]

Pourquoi?
Mon frère c'est écrire maintenant ? :arrow:
oui j'ai vu après

[djelin]

ton tube pvc est percé en bas
l'aspiration d'eau par ta gaine irl se fait en bas oci
donc l'eau ne doit pas trop passer dans ta mousse bleu non ?
je sais que denis (taraderus ne perces pas le bas et apparament il a un bon résultat niveau filtration

ps : pour le sable lionel je penses que ton frere l'a fait d'ou les bouchons mais perso je le fais oci et sa fait toujours un petit pli
peut etre que le sable n'est pas assez tasser je sais pas

j ai pensé ne pas faire les trous en bas mais vaux mieu que láspiration se fasse en bas, mainenant ca fait 2 semaines que ca tourne comme ca avec un bon debit alors on verra bien

[Bal50]

Ben j'espère bien que t'as un bon débit vu que l'eau ne passe qu'à travers la zéolite...

[djelin]

je changerai si vraiment ca ne va pas mais apparemment chez abysse il fonctionne comme ça

[djelin]

Et comme ça:

Je vais coller le coude de droite sur le bouchon comme ça je pourrais dévisser pour remplir de masse filtrante

J'ai une quetion aussi:
J'ai vu de la colle pvc en tube qui sert notamment pour l'eau potable est ce que si je colle mon filtre avec ça c'est nocif pour les poissons?
Denis??

[cedric37]

perso j'utilises n'importe quelle colle pvc du moment qu'elle est bien seche pas de souci

[djelin]

perso j'utilises n'importe quelle colle pvc du moment qu'elle est bien seche pas de souci

Ok merci cedric je vais tester alors

[Bal50]

J'ai vu de la colle pvc en tube qui sert notamment pour l'eau potable est ce que si je colle mon filtre avec ça c'est nocif pour les poissons?
Denis??

Comme Cédric une fois bien sec c'est pas di pwoblèm

[michel71]

J'ai coudé 6 tubes hier, et pas de "plis" chez moi, remplir le tube de sable et le boucher en tassant bien le sable ok, mais ensuite, il ne faut pas le plier sur un angle vif, là c'est sur qu'il va y avoir un pli, il faut le plier sur un tube, un tube de 50/60 de diamètre fait l'affaire, et là c'est bien arrondi...
Quand à l'exhausteur, je suis un peu comme Cedric, je pense que le mieux est de ne pas percer en bas, laisser le haut libre, ainsi l'eau traverse toutes les couches de filtration....
Faudrait que je fasse une tof des miens, mais bon va falloir les sortir, je verrais ça demain....

[djelin]

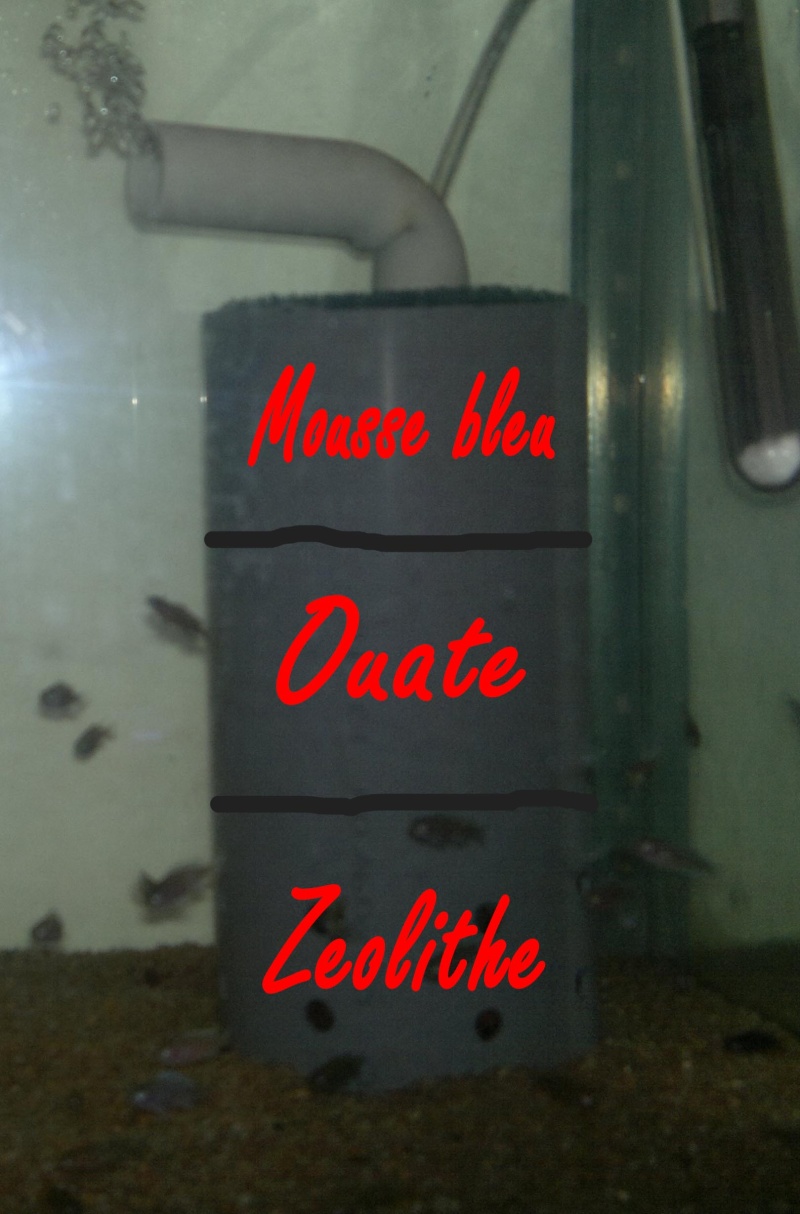

Donc voilà j'ai modifié mon filtre afin que l'eau passe par la zeolithe puis la mousse bleu puis la ouate et du coup ca va pas trop mal.


Note:
en démontant l'ancien filtre j'ai constaté que la ouate était sale donc l'eau passait bien un peu par la ouate aussi

[Mister96]

Hello oui les même avec les petits trous l'eau passe aussi par en haut, Abysse a le même système et ARC avait aussi le même d'ailleurs...

[Chilumba]

merci pour tous ces conseils en tout cas...
